Come è dato a sapere Venezia è priva di fognatura di tipo dinamico in grado di raccogliere acque separate e convogliarle ad un depuratore.
Nasce, con una legge 71/90 in concertazione Magistrato Alle Acque e Comune di Venezia, un documento per depurazione acque, che definisce i requisiti generali del sistema di trattamento primario per gli "Impianti individuali per scarichi in città" oltre a impianti specifici di tipo aerobico.
La Due Mondi, da anni nel contesto, si occupa di eseguire fosse settiche e degrassatore, secondo prescrizione uffici competenti a misura. in deroga al DoP del CPR/11, utilizzando prodotti con caratteristiche di cui la norma ISO 14021 2° tipo (non putrescibile, riparabile, disassemblabile, riutilizzabile, uso prolungato, e riciclabile) offrendo soluzioni tecnico logistiche, il tutto in collaborazione con studi di ingegneria e architettura.
Qual'è il funzionamento delle Fosse settiche?
Sebbene rappresenti un sistema di semplici caratteristiche costruttive e con una ridotta efficenza depurativa, è il trattamento più adottato nella realtà veneziana, fatte salve esigenze particolari.
Le Fosse settiche devono essere di forma rettangolare con lunghezza massima compresa tra le due e le quattro volte la larghezza ed una profondità che assicuri un livello del liquido al suo interno non inferiore a 1000 mm.
Il volume utile viene determinato assegnando il valore di 0,4 m3 x a.e. determinato secondo formula, civile abitazione, potenzialità ricettive, pubblici esercizi.
Le fosse settiche e degrassatore data versatilità dei materiali, Tubi, Polietilene e/o Polipropilene, e lastra a, peso indifferente, alto coeficiente di dilatazione, permette molteplici impieghi , in particolari applicazioni problemi di "SUBSIDENZA e EUSTATISMO" ed altro.
L'esperienza acquisita sul campo ci permette la soluzione delle richieste con il realizzo di manufatti specifici nella depurazione acque, in particolare nel territorio lagunare e della gronda.
Tutti i manufatti qui sotto descritti vengono eseguiti con materiale termoplastico di PE – PP – PVC – PVDF "NON PUTRESCIBILE, RIPARABILE, DISASSEMBLABILE, RIUTILIZZABILE, USO PROLUNGATO e RICICLABILE" 2° tipo ISO 14021-16.
ESECUZIONI SU MISURA e/o IN OPERA
Marcatura CE: Prodotto non soggetto alla redazione della DoP; artt, 4,5 e 6, all. III, del CPR 305/2011
GARANZIA MANUFATTO DI LEGGE (Comunicare sito di installazione e proprietà)
GARANZIA : PARTI ELETTRICHE ED ACCESSORI ANNI 1
| CONDENSA GRASSI (tipo Venezia) | Regolamento Comunale con DCC n.70 del 13/12/2019; Disposizione PG 123125 del 03/03/2020 |
| FILTRO BATTERICO (vedi fossa IMHOFF) | UNI EN 12566-1-3 |
| FITODEPURAZIONE e SUBIRRIGAZIONE | Direttiva 91/271/CEE |
| FOSSA BIOLOGICA | UNI EN 12566-1-3 |
| FOSSA BISETTICA e COND.GRASSI (mini) | UNI EN 12566-1-3 |
| FOSSA BISETTICA (Tipo Venezia) | Regolamento Comunale con DCC n.70 del 13/12/2019; Disposizione PG 123125 del 03/03/2020 |
| FOSSA BISETTICA SISTEMA a VIBRAZIONE (Tipo Venezia) | Regolamento Comunale con DCC n.70 del 13/12/2019; Disposizione PG 123125 del 03/03/2020 |
| FOSSA IMHOFF | UNI EN 12566-1-3 |
| FOSSA TRISETTICA (Tipo Venezia) | Regolamento Comunale con DCC n.70 del 13/12/2019; Disposizione PG 123125 del 03/03/2020 |
| IMPIANTI (trasporto fluidi) | PE - PP - PVC - PVDF |
| INTERCETTATORE ACQUE SORGIVE | Consiglio d'Europa (Strasburgo 6/05/1968)- D.m. Sanità 21/12/1990 n.443 |
| MANUFATTI ACQUA GRANDA | PE - PP - PVC |
| POZZETTI e FILTRI-MECCANICI | Consiglio d'Europa (Strasburgo 6/05/1968)- D.m. Sanità 21/12/1990 n.443 |
| SEPARATORE GRASSI SOTTOLAVELLO | UNI EN 1825 -1/05 1825 - 2/03 DIN 4040 |
| SEPARATORE GRASSI SOTTOPEDANA | UNI EN 1825 -1/05 1825 - 2/03 DIN 4040 |
| SEPARATORE LL (liquidi leggeri) | UNI 858 - DIN 1999 |
| SEPARATORE OLII e GRASSI | UNI EN 1825 -1/05 1825 - 2/03 DIN 4040 |
| SEPARATORE SAPONATE/SCHIUME | UNI EN 1825 -1/05 |
| SOLLEVAMENTO | UNI EN 12050 1-2 2015 |
"OPZIONALE"
SISTEMA A VIBRAZIONE per SCARICHI REFLUI CIVILI (Comune VE)
SCARICHI REFLUI CIVILI (Comune VE)
DIMENSIONAMENTO (tabella ECOLOGIA Comune Venezia)

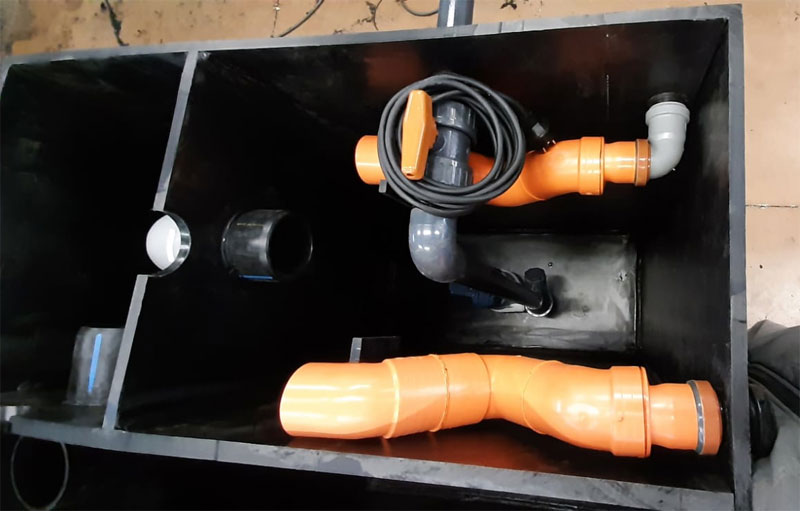

Volume utile complessivo, suddiviso: 1° scomparto 75% + cucine 100 l. A.E. , 2° scomparto 25%, pozzetto prelievo finale con valvola antiriflusso , Øi entrata, travasi, uscita (tre mezzi: Q=flusso) , ventilazione.
FUNZIONAMENTO.

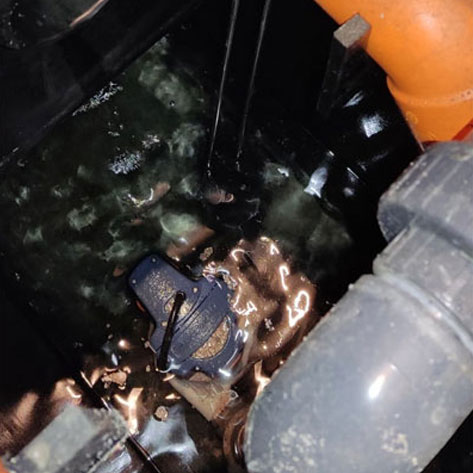

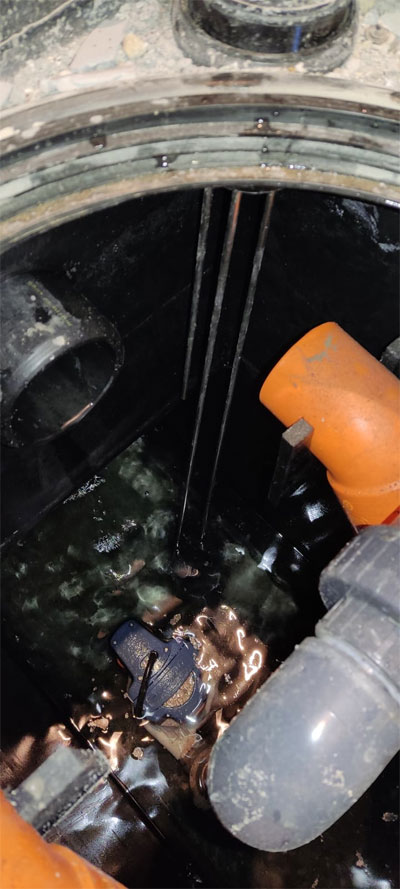

Nella parte inferiore del manufatto, prescrizione "quiete" Ecologia VE, altezza 200 mm, oltre, sviluppo secondo altezza fluidi , un motovibratore ad oscillazione libera, del tipo rotazionale a 360°, 2 poli, con posizionamento orizzontale indipendente e di facile, installazione, manutenzione e/o sostituzione, corredato di una piastra fissa di propagazione, calcolata secondo superficie, accelera la risalita delle schiume per flottazione, liberando il gas biologico, ottenendo un'omogenea distribuzione dei reflui .
Tale distribuzione, crea sul fondo un ispessimento di fango ben stabilizzato, sopra uno strato con fango in digestione attiva, ancora sopra, un sumatante, ad alto BOD consentendo ai fluidi in arrivo una maggior resa per decomposizione delle sostanze organiche, con l'accumulo e lo stoccaggio prolungato dei materiali separati, permettendo una fermentazione anaerobica ottimale. (T° 10-20 °C / 30-90 gg.)
Il funzionamento del sistema di vibrazione è previsto nel periodo giornaliero di flusso minimo
COMPONENTI:

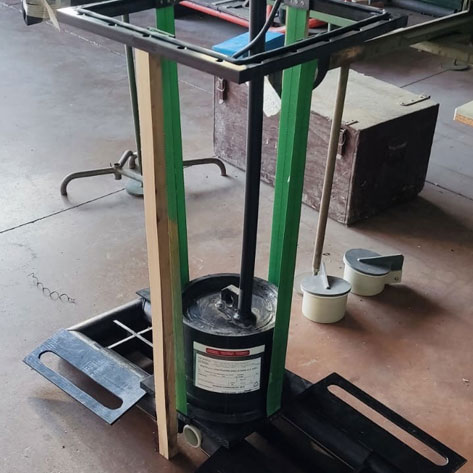

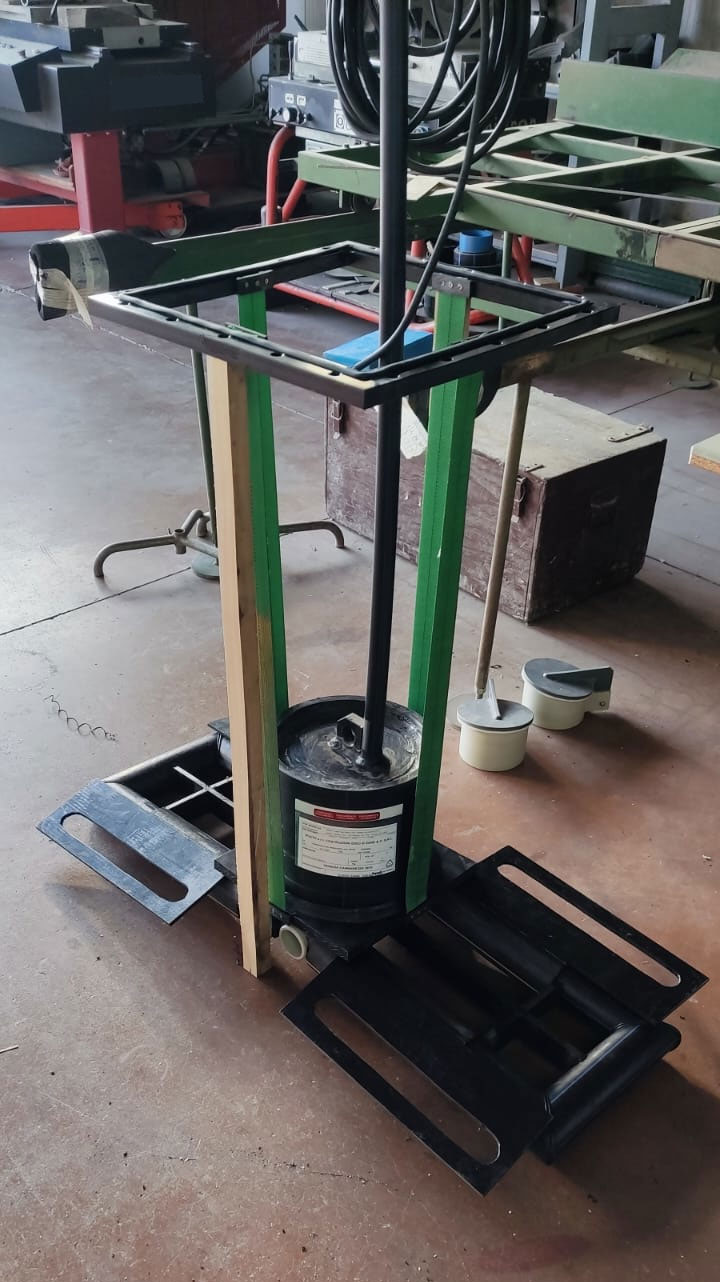

Motovibratore con potenza regolabile, forza centrifuga 0,95 kN strutturale,+ 0,18 kN accidentale + 0,10kN spinta, con motore monofase a basso consumo energetico, 3000 rpm; V.220/50HZ, 0,22 HP, 165 W, protezione meccanica IP 65 secondo, classe di isolamento F (155 °C) , IEC 529 EN , protetto in contenitore ermetico, massa di vibrazione asportabile.

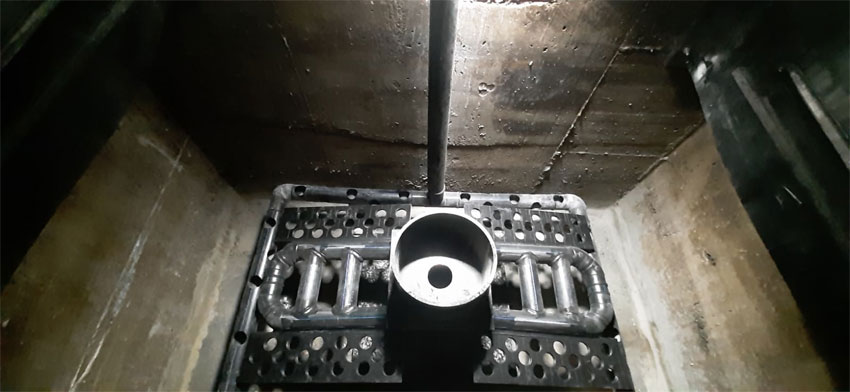

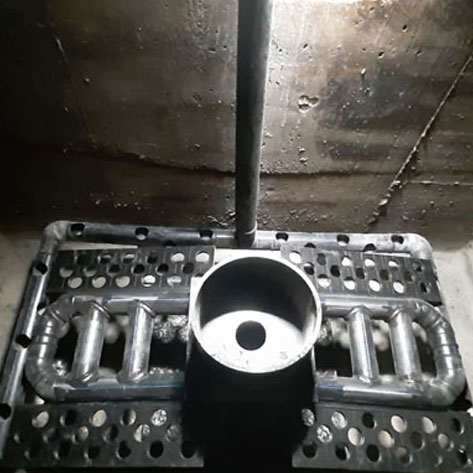

Propagatore vibrazioni statico, (20% area) indipendente, sviluppo: (prof.min. 1 m.; copertura 4,5 m2, prof.max. 1,60 m.; copertura 1,8 m2 ) a dimensioni variabili, eseguito in materiale: PE/PP,
Centralino, con sportello termoindurente, IP65, spia di funzionamento motovibratore e selettore man-aut.
Modulatore di velocità da: (50 - 12 hz), Timer con ntc per gesione orari.
Uscita per controllo remoto (opzione) parti presenti nell'impianto, gestione in propria domotica, con visualizzazione di: stato del motovibratore, ore di funzionamento, partenza controllata, allarmi, test manuali.
Due Mondi gestisce le Manutenzioni preventive e programmate su tutti i manufatti di propria Produzione.
Ad ogni manufatto sarà presente il manuale operativo con l’obiettivo di mettere a disposizione del gestore dell’impianto, una serie di regole, di requisiti e di accorgimenti per l’ottimale esercizio dello stesso che deve essere in condizioni di funzionamento per poter garantire il servizio per il quale è stato realizzato.
Riferimenti normativi
| UNI EN 12056-1/01 | Sistemi di scarico delle acque usate | UNI 10147-21 | Manutenzione |
| UNI EN 12056-3/01 | Sistemi di scarico delle acque meteoriche | UNI EN 13306-18 | Manutenzione |
| UNI EN 752/17 | Connessioni di scarico e collettori di fognature | UNI EN 15341-19 | Manutenzione |
| UNI 10145/07 | Manutenzione | UNI EN 17007/18 | Manutenzione |
Vuoi realizzare una fossa settica a Venezia? Contattaci, ti risponderemo il prima possibile!
